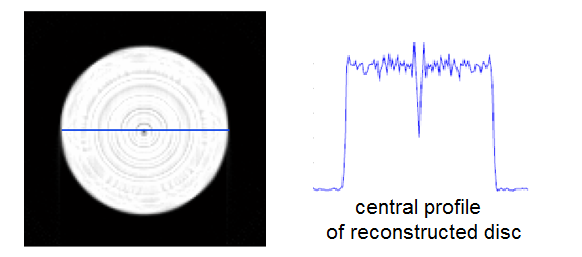

A SPECT rekonstrukció során fellépő hibák között megjelennek a gamma kamera leképezési hibái is, mert a projekciók konzisztens hibái nagyon felerősödnek a rekonstrukció során. Az uniformitás hiba például gyűrű-struktúrát eredményez (olyat, amilyen az alábbi ábrán látszik).

1. ábra

A gamma kameránál megjelenő leképezési hibákon túl a SPECT-nél újabbak jelennek meg a fejmozgatás, a hosszabb felvételi idő és a kvantitativitás kialakítása miatt. Ilyen hibák olvashatóak alább felsorolásba szedve.

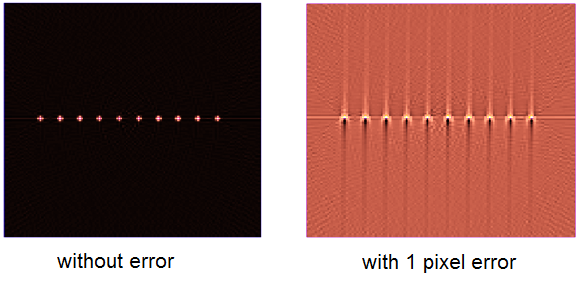

1. A gamma kamera mozgatása azt eredményezi, hogy egy pontforrás szinogramja nem szinusz lesz, ahogy azt elvárnánk. Emiatt szükség van forgási középpont korrekcióra (COR). Azonban a nagyobb gondot az okozza, hogy a fej kimozdulása az ideális pályáról mérésről mérésre eltér, így általános korrekció nem alkalmazható rá. Szerencsére humán alkalmazásokban ez nem jelent akkora gondot, mint ott, ahol milliméter alatti felbontás a cél.


   2. ábra
2. Mozgáskorrekció (MC) szükséges a leképezendő objektum felvétel közben történt mozgásai miatt. A mozgás oka lehet az, hogy a beteg megmozdul. Ekkor a projekciós képek eltolása szükséges a beteg monitorozásával kapott elmozdulás mértékével. A légzés miatti mellkasmozgás CCD kamerával monitorozva, esetleg testre helyezett referencia pontok mozgását figyelve és a légzés anatómiai modellje alapján korrigálható. A szív mozgását kapuzott felvételekkel lehet korrigálni úgy, hogy a szívciklust 8-32 részre osztjuk. Ekkor gyengébb képstatisztikát kapunk és zajos lesz a rekonstrukció, ezért inkább 4 dimenziós rekonstrukció preferált, ahol az összes szeletet együtt rekonstruáljuk időszeletekre bontás nélkül. Alább látható egy axiális bemozdulás korrekciója szív esetén, projekciós képeken számolva integrális linogram alapján (bal oldalon MC előtt, jobb oldalon MC után):


   3. ábra
3. Több vizsgálattípusnak is kvantitatív leképezés a célja. Ilyen például a pajzsmirigy felvétel (uptake), a szív ejekciós-frakció és a vesefunkció vizsgálata. Kvantitatív információ érdekében partial-volume effect (PVE) korrekció szükséges. Amikor a rekonstruált aktivitás több voxelbe oszlik szét, és a voxel mérete jelentős a leképezendő objektumhoz képest (például szívfal esetében), akkor az objektumhoz tartozó voxelben jelentősen kevesebb aktivitás mérhető. A klinikumban is alkalmazott megoldásként a rekonstrukcióban modellezik a szórást és a felbontást, ami csak részleges megoldást jelent a zaj jelenléte miatt. Másik megoldás lehet az, ha az MR vagy CT nagy felbontású koregisztrált képeiből átemeljük a nagyfrekvenciás információt a SPECT képbe, így plusz anatómiai információt adva a rekonstruáláshoz. Ez a technika azonban még csak kutatási stádiumban van.
