Kondenzált képek
Transzport folyamatok nyomon követésére alkalmazható. Ilyen például a mukocilliáris klírensz (a légcső tisztulása).
A légcső falában nedvesítő és csillós sejtek találhatók. a nedvességnek köszönhető, hogy a légcső falának ütköző porszemek kitapadnak a légcső falára. Természetesen nem lenne jó, ha a kitapadt porszemek örökre ott maradnának. A csillós sejtek egész a garatig „söprik” a porszemeket, odaérve nyelés közben a gyomorba kerülnek. Ezt a folyamatot nevezzük mukocilliáris klírensznek.
A mukocilliáris klírensz rádióaktív izotópos nyomjelzéssel kvantitatív módon vizsgálható. A beteggel porlasztott formában rádiofarmakont lélegeztetnek be. A radofarmakon egy része egyenetlenül kitapad a légcső falán. A csillós sejtek a kitapadt porszemekkel együtt a radiofarmakont is fölfelé söpri a légcsőben. A légcsőről kamerával dinamikus kép sorozatot készítünk.

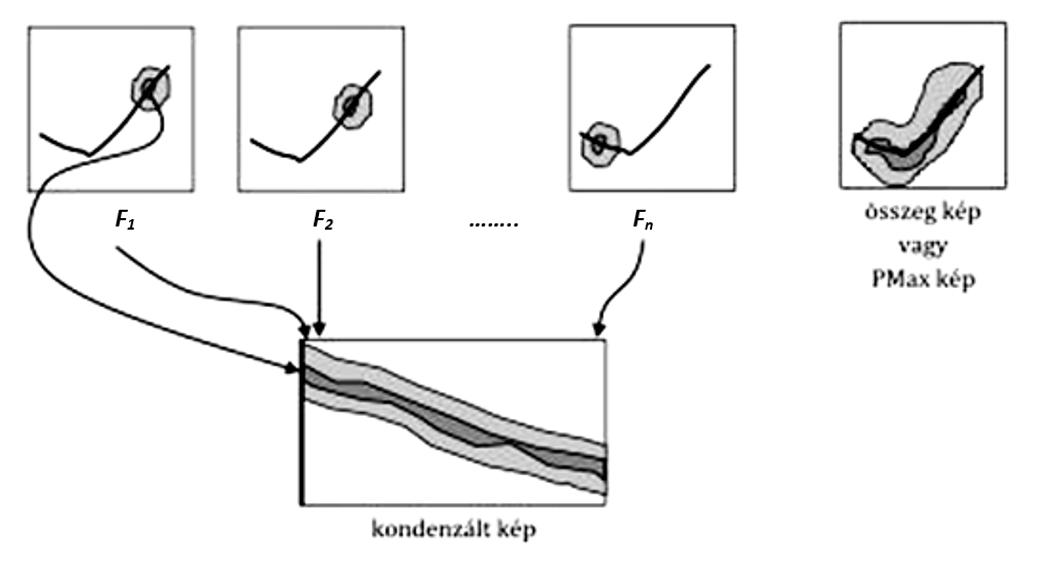

A légcső fölött ROI-t jelölünk ki. A kondenzált kép k. oszlopát oly módon állítjuk elő, hogy az y magasságban lévő pixel értéke legyen egyenlő a k. kép ROI-n belüli részében y magasságban lévő pixel értékek maximumával. A kondenzált képen nagyjából párhuzamos sávokat figyelhetünk meg. A sávok meredekségéből megállapítható a mukocilliáris klírensz sebessége. A pixelek y irányú mérete mm dimenziójú, mértéke a kamera geometriája alapján kiszámítható, az x iránya idő dimenziójú (az egy kép felvételéhez használt idő).
A légcső tisztulásának vizsgálatánál szerencsénk volt, hogy a légcső vizsgált szakasza közel egyenes, a vetületét függőleges irányba lehet állítani. A technika azonban általánosabb esetben is használható.
Gyomorürülés: A beteggel radiofarmakonnal jelzett ételt etetünk, majd dinamikus vizsgálatot készítünk.
A radofarmakon eloszlik a gyomorban, majd kisebb adagokban távozik onnan. Előállítjuk a kép sorozat összeg (vagy átlag vagy PMax) képét, ezen ki tudjuk jelölni azt az útvonalat, amelyen valamely adag távozik a gyomorból. Magát az útvonalat fogjuk ROI-nak tekinteni. A ROI minden pontjának meghatározzuk az útvonalon mért távolságát a kezdő ponttól. A kondenzált kép k. oszlopában y magasságban azt a pixel értéket fogjuk elhelyezni, amely a k. képen az útvonalon a kezdőponttól y távolságra van.
A kondenzált kép feldolgozása, értelmezése az előző esethez hasonló.
|
