Szimulátor napi ellenőrzése


A napi ellenőrzéshez szimulátort “alaphelyzetben” (gantry függőlegesen, 0°, kollimátor és asztal 0°, 10x10 cm2 mező, 100 cm fókusz-forgástengely és fókusz-bőr távolság) vizsgáljuk. Ólom blendék 52 cm x 52 cm állásban. Beállítások a mechanikus skálán.

Felhasznált eszközök: 4 cm-es élű kocka (jelzésekkel) és milliméter papír a 10 x 10 cm2-es mező és a fősíkok jelölésével.

Helyezzen az alapbeállításnál az asztalra milliméter papírt (10 x 10 cm2 mező és fősíkok jelölésével). Ezután kapcsolja az optikai távolságmérőt és állítsa az asztalt FB = 100 cm-re. A digitális kijelzőn FTT = 100 cm-nek kell lennie, az asztal pozícióra pedig 0.0 a várt érték. A tolerancia mindkét adatra ± 2 mm.

A vizsgálat végezhető a 4 cm-es élhosszúságú kockával. FB=98 cm-t kell beállítani. Hozza fedésbe a fonalkeresztet és a vizsgáló eszköz keresztjét. Vizsgálja a két oldalsó és a szagittális lézer vonalait. Valamennyire a megengedett maximális eltérés (a kockán jelzett vonalaktól) ± 1mm. A mennyezeti lézer vizsgálatához megfelelően elforgatjuk a gantryt, hogy a kitakarást megszüntessük.

A vizsgálat végezhető a MedTec IAD-1 típusú eszközzel is.

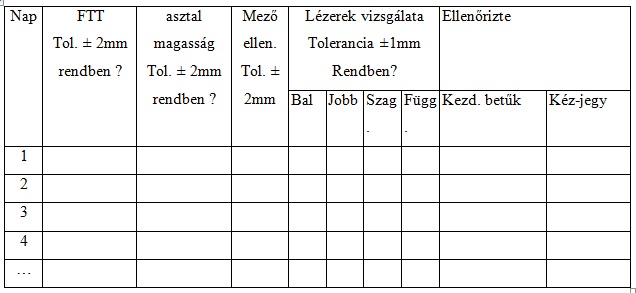

A megfelelőséget kipipálással kell jelezni.
