A felület és térfogat megjelenítés kombinációja
48. ábra

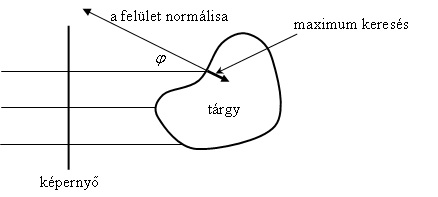

Sok esetben nem a felület alakja, hanem a szerv felülethez közeli részének működése informatív a leletezés szempontjából. Ilyen például az agy szürke állományának vérellátása. Az agy szürke állománya viszonylag vékony, de radioizotópos módszerrel nem magán a felületen, hanem a szürke állomány belsejében határozható meg a vérátfolyás mértéke. Ennek a három dimenziós ábrázolásához először meghatározzuk a szürke állomány felszínét, majd a felszín látható pontjaiban meghatározzuk a felület normálisát, és a normális meghosszabbítása mentén megadott mélységig megkeressük a maximális vérátfolyást mutató voxelt. Az a voxel jól jellemzi a szürke állomány adott területének vérátfolyását. Ennek a voxelnek a színkódolt értékével színezzük a felület adott pontját.
49. ábra Agy vérátfolyásának megjelenítése három dimenziós mélységi intenzitás képen.
A képen ábrázolt érték az agy bal oldalán lévő vérátfolyás értékét mutatja.
