Egy metszeti kép elkészítése után a transducer kibocsátó felülete a metszetre merőleges irányban elmozdul, vagy elfordul. A így mért adatokat 3 dimenziós tömbbe elhelyezve tetszés szerinti további földolgozást vagy megjelenítést végezhetünk.
A két mechanikus mozgás megvalósítása nehézségekbe ütközik, ezért legalább az egyik mozgást több kristály elektronikus vezérlésével szokták helyettesíteni.

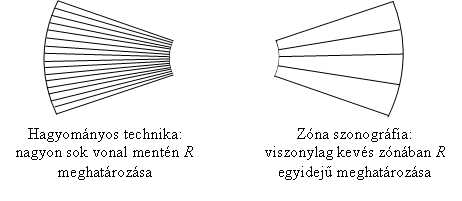

Komoly problémát jelent, hogy a 3 dimenziós adatok összegyűjtése több másodpercet vehet igénybe, és időközben a vizsgált területen elmozdulás történhet. A legújabb ultrahang készülékek már nem hagyományos A scan alapján dolgoznak, hanem egyidejűleg több kristályból több vonalat magába foglaló zónában bocsátanak ki ultrahangot, és a visszavert jelet is több kristállyal veszik fel. A hullámelmélet alapján matematikai módszerek segítségével dolgozzák fel az adatokat, és állapítják meg a zóna minden pontjában a reflexivitás mértékét (zóna szonográfia). A zónák méretének növelésével, és a párhuzamos feldolgozási lehetőség kihasználásával radikálisan csökkenthető az egy metszet előállításához szükséges idő, ezáltal lehetővé válik olyan gyors mozgást végző szervek 3 dimenziós vizsgálata, mint a szív.
